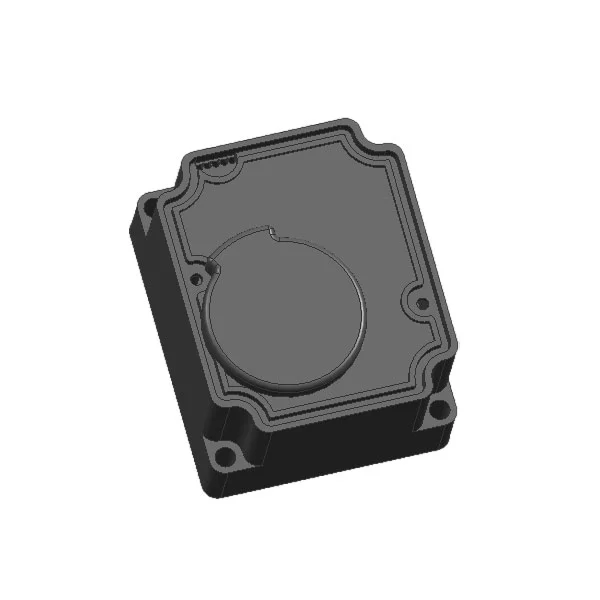

Bu Düşük Gürültülü Su Sayacı Dişli Motoru, aşağıdakileri içeren temel uygulama senaryolarıyla akıllı su ölçüm sistemleri için özel olarak üretilmiştir:
• Kablosuz konut akıllı su sayaçları
• Ön ödemeli vana kontrollü akıllı su sayaçları
• Uzaktan otomatik sayaç okuma (AMR) sistemleri
• DN15–DN50 su ölçüm boru hatları için motorlu vanalar
Aksi belirtilmediği sürece su sayaçlarında kullanılan Düşük Gürültülü Su Sayacı Dişli Motorunun tüm parametreleri standart ortam sıcaklığında (23°C) ve nominal çalışma voltajında test edilir.
1. Nominal çalışma voltajı: 3,6 V DC
2. İzin verilen çalışma voltajı aralığı: 2,5 V – 5 V DCNot: İzin verilen aralık dahilinde, daha yüksek giriş voltajı, daha yüksek çıkış torku sağlar ancak aktüatörün servis ömrünü kısaltır.
3. Nominal gerilimde yüksüz çalışma akımı: ≤ 25 mA
4. Nominal gerilimde kilitli rotor (durma) akımı: ≤ 450 mA (300 serisi motor için)
5. Nominal çıkış torku:
o ≥ 1,8 N·m (2400:1 dişli redüksiyon oranıyla uyumlu)
o ≥ 2,7 N·m (3700:1 dişli redüksiyon oranıyla uyumlu)
6. Valf 90° (çeyrek tur) çalıştırma süresi:
o ≤ 10 s (2400:1 dişli redüksiyon oranıyla uyumlu)
o ≤ 16 s (3700:1 dişli redüksiyon oranıyla uyumlu)
7. Standart vites küçültme oranı seçenekleri: 2400:1, 3700:1
8. Kablo Sırası Tanımı (WSD)
| Tel Rengi | Temel Fonksiyon Tanımı |
| Mavi | Valf açık konum anahtarı sinyali |
| Beyaz | Konum sinyalleri için ortak terminal (COM) |
| Sarı | Valf yakın konum anahtarı sinyali |
| Siyah | DC güç pozitif kutbu (+) |
| Kırmızı | DC güç negatif kutbu (-) |
| Not: Kablo sırası, renk kodu ve kablo uzunluğu, müşterinin özel gereksinimlerine göre tamamen özelleştirilebilir. |
Giriş Koruması (IP) Derecelendirmesi: IP67Not: IP67 toza ve suya daldırmaya karşı koruma performansı, yalnızca aktüatör doğru bir şekilde monte edildiğinde ve eşleşen sızdırmaz su sayacı muhafazasıyla sıkıca sabitlendiğinde elde edilir.
S: KY-59 aktüatör hangi boru boyutlarıyla uyumludur?
C: Düşük Gürültülü Su Sayacı Dişli Motoru, çeşitli boru çapları ve çalışma koşulları için farklı tork gereksinimlerini karşılamak üzere iki dişli azaltma oranı seçeneğiyle DN15 ila DN50 su sayacı vanaları için tasarlanmıştır.
S: Kablo sırası ve kablo özellikleri özelleştirilebilir mi?
C: Evet. Özel montaj, kurulum ve kontrol sistemi gereksinimlerinize uyacak şekilde kablo dizisinin, renk kodunun, kablo uzunluğunun ve kablo ölçüsünün tam olarak özelleştirilmesini destekliyoruz.
S: IP67 derecesi uzun süreli su altında çalışmayı destekliyor mu?
C: Standart IP67 derecesi, ünitenin toz geçirmez olmasını ve 30 dakika boyunca 1 m'ye kadar suya geçici olarak daldırılmaya karşı dayanıklı olmasını sağlar. Su sayacının çalışma senaryolarında uzun süreli su altında çalışma için, istikrarlı koruma performansını sürdürmek üzere eşleşen sızdırmaz su sayacı muhafazasıyla doğru şekilde monte edilmesi gerekir.
S: KY-59 için hangi güç kaynağı önerilir?
A: Nominal çalışma voltajı 3,6 V DC'dir ve izin verilen çalışma aralığı 2,5 V ila 5 V DC'dir. Tork performansını, düşük güç tüketimini ve uzun servis ömrünü dengelemek için istikrarlı bir 3,6 V lityum pil güç kaynağı kullanmanızı öneririz.
