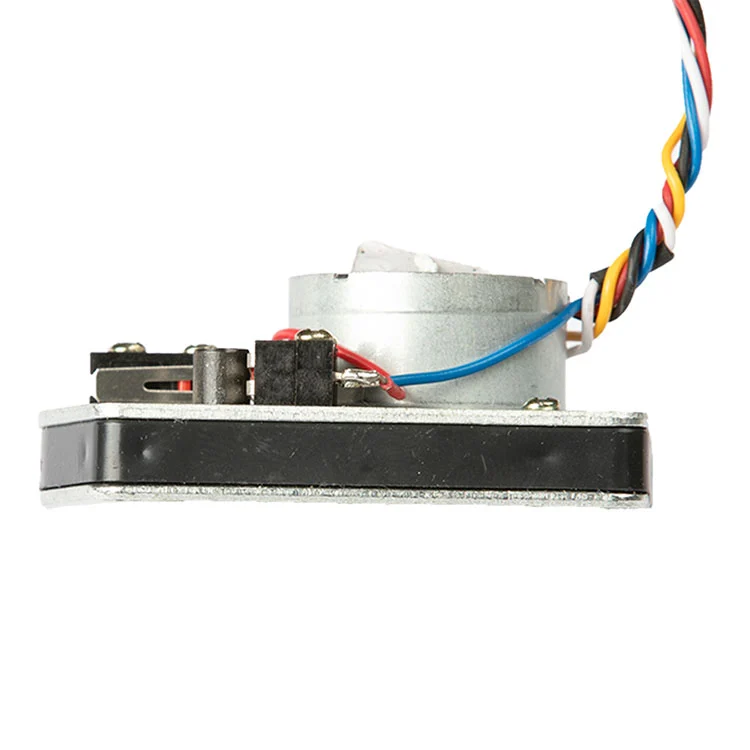

Su Sayacı Küresel Vana Kontrol Aktüatörü

Küresel Vana Aktüatörünün Alıcılar İçin Gerçekte Neyi Çözdüğü

Akıllı sayaç küresel vana arızalarının çoğu motordan kaynaklanmaz. Bunlar, eskimiş valflerdeki itme gücünün yetersiz kalmasından, akü paketini beklenenden daha hızlı tüketen akım çekiminden veya ölçüm panosuyla eşleşmeyen kablolamadan kaynaklanır. Bu aktüatör bu üç arıza noktasını doğrudan ele alır.

• Eski küresel vanalar için tavan boşluğuna sahip baskı.1000:1 dişli redüksiyonu ile >15 kg olarak derecelendirilen aktüatör, küçük çaplı su sayacı küresel vanalarına uygun boyuttadır. Teknik inceleme sırasında valf oturma torkunu doğrulayın.
• Pille çalışan sayaçlar için düşük akım çekimi.Çalışma akımı 450 mA kilitli rotor akımıyla 3,6V nominalde ≤25 mA'dır. Düşük çalışma akımı, aktüatörün aşırı drenaj olmadan kuru hücreli bir paketten çalışmasına olanak tanırken, kilitli rotor figürü sürücü devrenize valfin oturması sırasında ne beklenmesi gerektiğini anlatır.

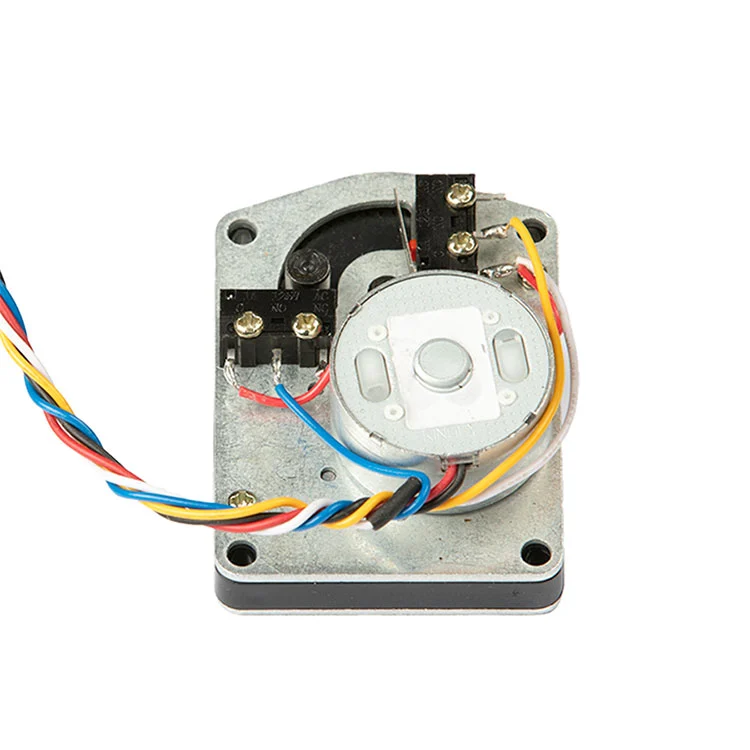

• Sayaç panolarıyla eşleşen beş telli kontrol.Kırmızı pozitif, siyah negatif, mavi açık, beyaz COM, sarı yakın. Kablolama şeması, gücü açık/kapalı kontrol sinyallerinden ayırır, böylece aktüatör, ölçüm panosunun mevcut kontrol mantığı tarafından çalıştırılabilir.
• Elektrikli olmayan sayaç çukurları için tasarlanmıştır.Aktüatör, 220V şebeke veya özel güç kablolarının çalıştırılmasının pratik olmadığı konut, yer altı ve elektriksiz kurulum senaryoları için tasarlanmıştır.

Alıcıların Sipariş Vermeden Önce Doğrulaması Gereken Teknik Özellikler

Aşağıdaki tablo standart küresel vana aktüatör konfigürasyonunu yansıtmaktadır. Sayaç platformunuzun farklı bir voltajda, itme eğrisinde veya kablolama geleneğinde çalıştığı durumlarda bu parametreler, OEM incelemesi sırasında özelleştirilebilir.

Ölçüm panosu farklı bir kontrol sinyali polaritesi sağlıyorsa veya farklı bir konnektör kullanıyorsa Kaiye'nin mühendislik ekibi kabloları inceleyebilir ve standart bir kablo demetini uyumsuz bir ölçüm platformuna zorlamak yerine uyumlu bir konfigürasyon önerebilir.

Entegrasyon, Kablolama ve Montaj: Mühendislerin İlk Sorduğu Şey

OEM alıcıları için aktüatör yalnızca sayaç yuvasına, küresel vana gövdesine ve kontrol panosuna uyumu kadar iyidir. Bu aktüatör, gücü açma/kapama kontrol sinyallerinden ayıran bir kablolama şemasıyla, alanı kısıtlı akıllı sayaç muhafazaları için tasarlanmış kompakt bir taslak kullanır.

Güç kablolaması.Kırmızı pozitif, siyah ise negatiftir. Valf oturması kısa süreliğine daha yüksek akım gerektirebileceğinden, normal çalışma akımı ≤25 mA olsa bile sürücü devresi 450 mA kilitli rotor akımına göre boyutlandırılmalıdır. Aktüatörün sahada değiştirilebilmesi durumunda ölçüm panosunda ters polarite koruması önerilir.

Kontrol kablolaması.Mavi açık, beyaz COM, sarı ise yakın. Bu devre, bir güç hattı olarak değil, bir kontrol girişi olarak ele alınmalı ve bir iletişim arızasının valf kontrolünü devre dışı bırakmaması için iletişim modülünden bağımsız kalmalıdır.

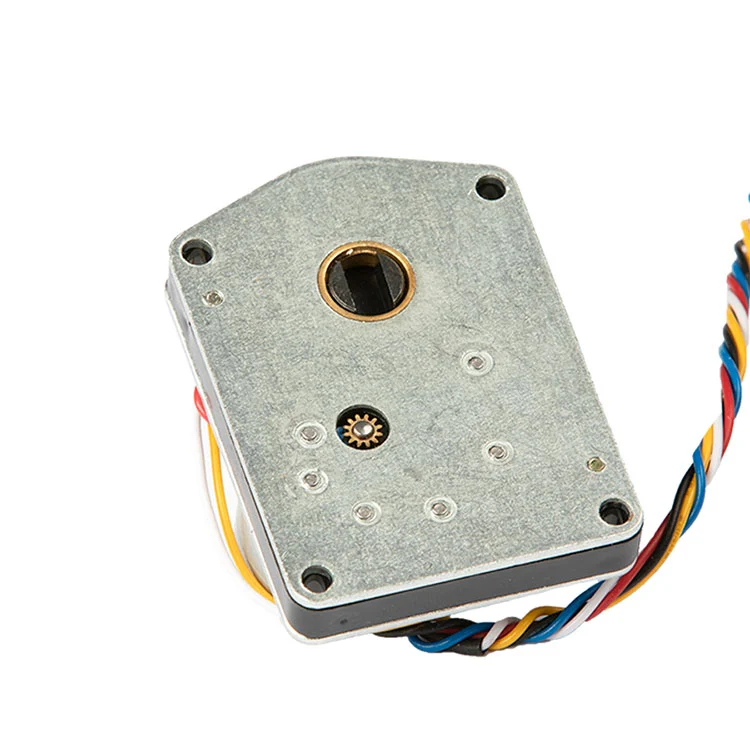

Montaj arayüzü.Aktüatör, küresel vana gövdesi ve küçük çaplı akıllı sayaç vana gövdelerinde kullanılan montaj modeli etrafında tasarlanmıştır. Hacim serbest bırakılmadan önce, alıcılar gövde karesini, montaj deliği aralığını ve sayaç muhafazasının içindeki aktüatörün yönünü doğrulamalıdır. Kaiye, üretim siparişi verilmeden önce mekanik uyum kontrolü için bir numune sağlayabilir.

Aynı zamanda sayaç muhafazasını veya komple vana tertibatını da tedarik ediyorsanız, aktüatör,su sayacı kabuğuve montaj sırasında arayüz uyumsuzluğunu azaltmak için valf gövdesi.

Küresel Vana Aktüatörünün Kullanıldığı Yerler: Hacimli Projelere Uygun Uygulama

Aktüatör, pille çalışan çalışmanın ve düşük akımın yüksek hızlı çalıştırmadan daha önemli olduğu küçük çaplı küresel vana kontrolü için konumlandırılmıştır. Tipik hacim uygulamaları şunları içerir:

Aktüatör, Kaiye'nin daha geniş su sayacı bileşen platformunun bir parçası olduğundan, birden fazla bileşen tedarik eden alıcılar, kalifikasyon ve lojistiği birleştirebilir. Projeniz aynı zamanda sayaç düzeyinde kablosuz iletişim gerektiriyorsa aktüatör, Kaiye'ninkiyle birlikte çalışacak şekilde tasarlanmıştır.kablosuz su sayacıplatformu. Ayrıca tamamını inceleyebilirsinizsu sayacı aktüatör aralığıİlgili modeller için.

Kalite, Tutarlılık ve Burada “Üretici”nin Gerçek Anlamı

B2B alıcıları için “üretici”, yalnızca kataloğa sahip bir ticaret şirketi değil, süreç kontrolü anlamına da gelmelidir. Kaiye, ISO 9001 kalite sistemini işletmektedir, aktüatör düzenekleri için otomatik üretim gerçekleştirmektedir ve yirmi yılı aşkın bir süredir su sayacı aktüatörleri üretmektedir. Bu küresel vana aktüatörü bu üretim tabanından üç somut şekilde yararlanır:

Toplu tutarlılık.Dişliler kontrollü boyutlara göre işlenir. Otomatik montaj, dişli ağındaki, itme gücündeki ve tepki süresindeki üniteden üniteye farklılıkları azaltır; bu, bir kamu hizmeti projesine binlerce aktüatörün kurulumunu yaptığınızda kritik öneme sahiptir.

Gelen muayene ve son test.Standart üretim, akım çekişi, tepki süresi ve valf hareketi için işlevsel kontrolleri içerir. Alıcılar, toplu sipariş vermeden önce denetim protokolünü ve numune alma planını talep edebilir.

İzlenebilirlik.Model kodu, üretim partisi ve test kayıtları tutulur; böylece bir saha sorunu ortaya çıkarsa, projedeki her aktüatörün şüpheli olarak değerlendirilmesi yerine etkilenen popülasyon izole edilebilir. Kaiye'nin üretim üssü ve kalite sistemi hakkında daha fazla bilgi için bkz.şirket profili ve üretime genel bakış.

OEM Özelleştirme ve Tedarik Koşulları

Küresel vana aktüatörü standart bir ünite olarak mevcuttur ancak standart, sabit anlamına gelmez. OEM ve proje alıcıları için aşağıdaki öğeler genellikle teknik inceleme sonrasında özelleştirilir:

Kablo ve konektör.Kablo uzunluğu, kablo ölçüsü, renk kodu ve konektör tipi, ölçüm cihazı muhafazanıza ve montaj tertibatınıza uyacak şekilde belirtilebilir.

Kontrol mantığı.Açma/kapama sinyal polaritesi ve COM konfigürasyonu ölçüm kartınızla uyumlu hale getirilebilir.

İtme ve dişli oranı.Daha yüksek oturma itme kuvvetine veya farklı gövde geometrisine sahip valfler için, alternatif bir dişli oranı veya motor kademesi, standart 1000:1 konfigürasyonundan daha uygun olabilir.

Markalama ve paketleme.Toplu siparişler için özel etiketli işaretleme, nötr paketleme ve projeye özel etiketleme mevcuttur.

Tipik MOQ ve teslim süresi teklifte onaylanır. Standart teslimat, sipariş miktarına ve bileşen mevcudiyetine bağlı olarak genellikle PO'dan ve numune onayından sonra 15-30 gün içinde gerçekleşir.

Tedarik SSS

Üretici misiniz?
Evet. Kaiye'nin 30 yılı aşkın üretim tecrübesine sahip kendi fabrikası vardır.

Bu ürünü gereksinimlerimizle paketleyebilir misiniz?
Evet. Toplu siparişler için özelleştirilmiş paketleme ve etiketleme kabul edilir.

Düzenli siparişlerin teslimat süresi nedir?
Teslimat süresi genellikle 15-30 gündür ve model periyoduna ve sipariş miktarına bağlı olarak daha kısa veya daha uzun olabilir.

Kablolama tanımı nedir?
Kırmızı pozitif, siyah negatif, mavi açık, beyaz COM ve sarı yakın.

Su geçirmezlik derecesi nedir?
Standart konfigürasyon bir IP derecelendirmesi belirtmez. Dış mekan veya su altı kurulumları için gerekli IP seviyesini mühendislikle doğrulayın.

3,6V kuru pilli akıllı su sayaçlarıyla uyumlu mu?
Evet. Aktüatör, 2,5–5V çalıştırılabilir voltaj aralığına sahip 3,6V DC sistemler için tasarlanmıştır. Teknik inceleme sırasında ölçüm panosu kontrol mantığını ve valf yükünü doğrulayın.
