Akıllı su sayaçları için pille çalışan vana aktüatörleri tedarik ediyorsanız temel sorular her zaman aynıdır: Eski vanalarda torku tutacak mı, sayacın kuru hücre paketinde ne kadar süre çalışacak ve kablolar yeniden çalışma gerektirmeden sayaç kartınızla eşleşecek mi? Bu 3,6V aktüatör bu üç kısıtlama etrafında inşa edilmiştir.
Kaiye, akıllı ölçümün ilk benimsenmesinden bu yana yıllık aktüatör kapasitesiyle su sayacı aktüatörleri üretmektedir.10 milyon setve 30 yılı aşkın donanım ve kontrol vanası üretim tecrübesi. Bu kuru hücreli aktüatör, OEM entegrasyonu, parti tutarlılığı ve öngörülebilir teslim süreleri için tasarlanmış, hacmi kanıtlanmış platformun bir parçasıdır.
Aşağıda gerçek çalışma parametrelerini, kablolama mantığını, tedarik limitlerini ve mühendislik ekibinizin bir numuneyi onaylamadan önce soracağı teknik soruları bulacaksınız.
Pille çalışan sayaç valfi arızalarının çoğu motordan kaynaklanmaz. Bunlar, eskimiş valflerde torkun yetersiz kalmasından, akü paketini beklenenden daha hızlı tüketen akım çekiminden veya ölçüm panosuyla eşleşmeyen kablolamadan kaynaklanır. Bu aktüatör bu üç arıza noktasını doğrudan ele alır.
1500:1 metal dişli redüksiyon aracılığıyla ≥1,8 N·m olarak derecelendirilen aktüatör, küçük çaplı su sayacı vanalarına uygun boyuttadır. Metal dişliler sinterlenmez, işlenir; bu, uzun çevrimlerde tork çıkışını korur ve durma koşullarında dişlerin soyulma riskini azaltır.
Çalışma akımı 3,6V nominalde ≤25 mA ve kilitli rotor akımı 550 mA'dır. Düşük çalışma akımı, aktüatörün aşırı pil tüketimi olmadan standart bir kuru hücre paketinden çalışmasına olanak tanırken, kilitli rotor figürü sürücü devrenize valfin oturması sırasında ne bekleyeceğini söyler.

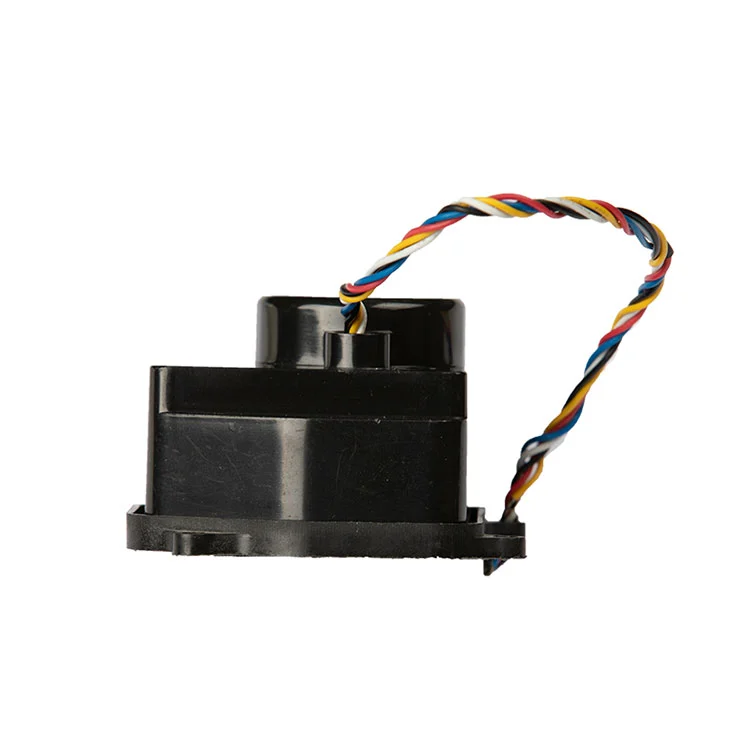

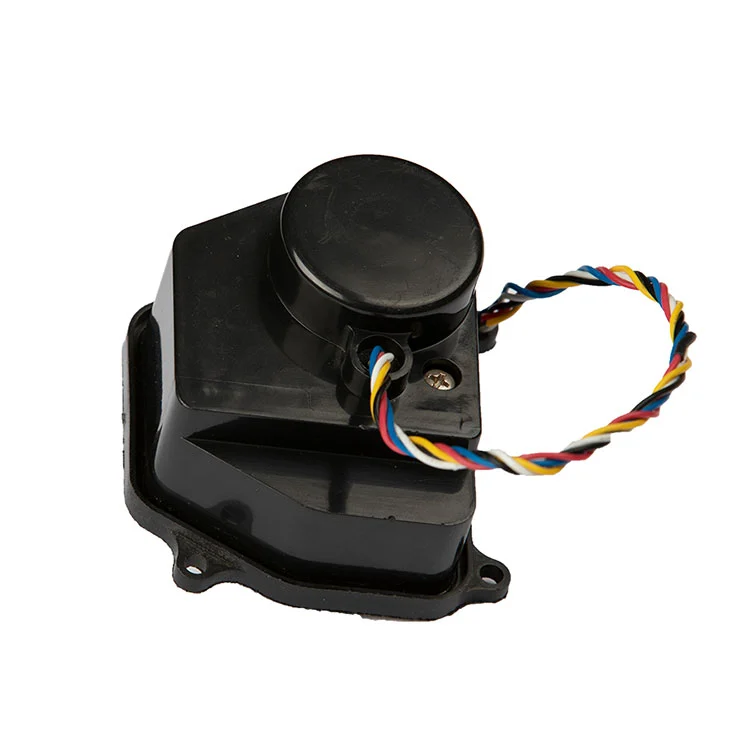

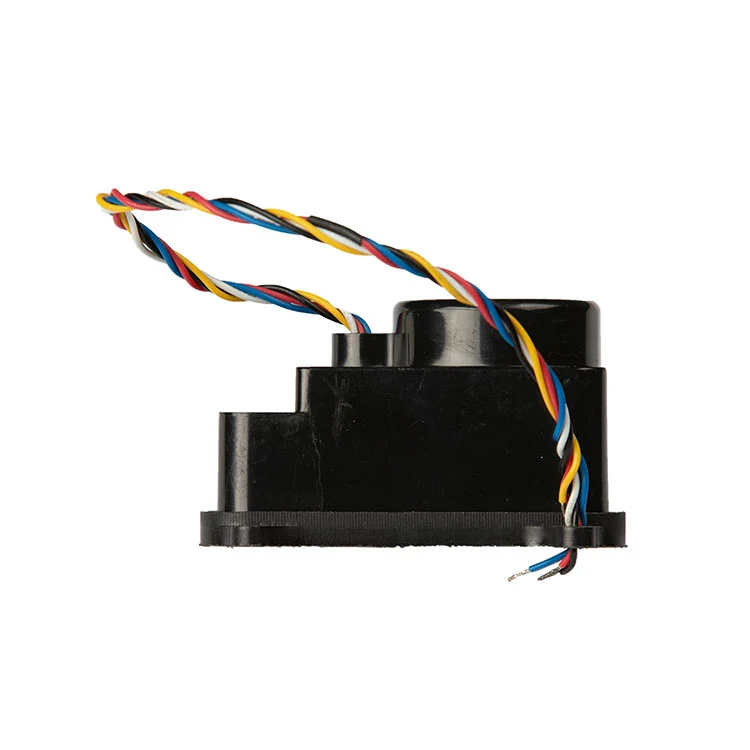

Kırmızı negatif, siyah pozitif, mavi açık, beyaz COM, sarı yakın. Kablolama şeması, gücü açık/kapalı kontrol sinyallerinden ayırır, böylece aktüatör, ayrı bir röle kartı eklemeden ölçüm panosunun mevcut kontrol mantığı tarafından çalıştırılabilir.
Aktüatör, 220V şebeke veya özel güç kablolarının çalıştırılmasının pratik olmadığı konut, yer altı ve elektriksiz kurulum senaryoları için tasarlanmıştır. Saha güç altyapısı olmadan kararlı valf kontrolünü ve sinyal geri bildirimini destekler.
Aşağıdaki tablo standart kuru hücre aktüatör konfigürasyonunu yansıtmaktadır. Sayaç platformunuzun farklı bir voltaj, tork eğrisi veya kablolama düzeniyle çalıştığı durumlarda bu parametreler, OEM incelemesi sırasında özelleştirilebilir.
| Parametre | Standart Değer | İhale Notu |
|---|---|---|
| Nominal Gerilim | 3,6VDC | Sayaç kuru hücre paketiyle uyumluluğu doğrulayın |
| Çalıştırılabilir Gerilim Aralığı | 2,5–5 VDC | Aralık dahilindeki daha yüksek voltaj, daha fazla tork sağlar ancak kullanım ömrünü kısaltır |
| Çalışma Akımı | ≤25 mA | Yalnızca beklemede değil, valf hareketi sırasında da tepe akım için bütçe |
| Kilitli rotor akımı | 550 mA | Sürücü ve koruma devresi boyutlandırması için kullanışlıdır |
| Çıkış Torku | ≥1,8 N·m | Nominal voltajda ölçülmüştür; valf oturma torkuna göre onaylayın |
| Azaltma Oranı | 1500:1 | Küçük çaplı su sayacı valf platformuyla uyumludur |
| Valf Tepki Süresi | ≤8 sn | Nominal gerilimde açık-kapalı veya yakın-açık |
| Kablolama | Kırmızı negatif, siyah pozitif, mavi açık, beyaz COM, sarı yakın | Kablo uzunluğu, konektör ve tel rengi özelleştirilebilir |
Ölçüm panosu farklı bir kontrol sinyali polaritesi sağlıyorsa veya farklı bir konnektör kullanıyorsa Kaiye'nin mühendislik ekibi kabloları inceleyebilir ve standart bir kablo demetini uyumsuz bir ölçüm platformuna zorlamak yerine uyumlu bir konfigürasyon önerebilir.
OEM alıcıları için aktüatör yalnızca sayaç yuvasına, valf gövdesine ve kontrol panosuna uyumu kadar iyidir. Bu kuru hücreli aktüatör, gücü açma/kapama kontrol sinyallerinden ayıran bir kablolama şemasıyla, alanı kısıtlı akıllı sayaç muhafazaları için tasarlanmış kompakt bir taslak kullanır.
Güç kablolaması.Kırmızı negatif, siyah pozitiftir. Valf oturması kısa süreliğine daha yüksek akım gerektirebileceğinden, normal çalışma akımı ≤25 mA olsa bile sürücü devresi 550 mA kilitli rotor akımına göre boyutlandırılmalıdır. Aktüatörün sahada değiştirilebilmesi durumunda ölçüm panosunda ters polarite koruması önerilir.
Kontrol kablolaması.Mavi açık, beyaz COM, sarı ise yakın. Bu devre, bir güç hattı olarak değil, bir kontrol girişi olarak ele alınmalı ve bir iletişim arızasının valf kontrolünü devre dışı bırakmaması için iletişim modülünden bağımsız kalmalıdır.

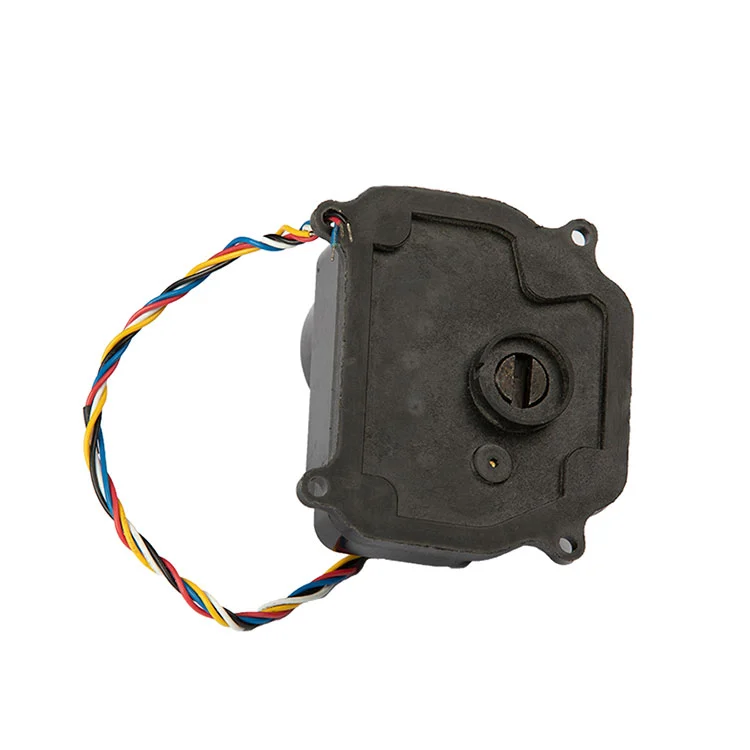

Montaj arayüzü.Aktüatör, küçük çaplı akıllı sayaç valf gövdelerinde kullanılan valf gövdesi ve montaj modeli etrafında tasarlanmıştır. Hacim serbest bırakılmadan önce, alıcılar gövde karesini, montaj deliği aralığını ve sayaç muhafazasının içindeki aktüatörün yönünü doğrulamalıdır. Kaiye, üretim siparişi verilmeden önce mekanik uyum kontrolü için bir numune sağlayabilir.
Aynı zamanda sayaç muhafazasını veya komple vana tertibatını da tedarik ediyorsanız, aktüatör,su sayacı kabuğuve montaj sırasında arayüz uyumsuzluğunu azaltmak için valf gövdesi.
Aktüatör, pil gücüyle çalışmanın ve düşük akımın yüksek hızlı çalıştırmadan daha önemli olduğu küçük çaplı valf kontrolü için konumlandırılmıştır. Tipik hacim uygulamaları şunları içerir:
Apartman binalarında ve kamu hizmeti tarafından yönetilen konut hesaplarında fatura kontrolü, borç yönetimi ve sızıntı müdahalesi için uzaktan açma/kapama.
220V şebeke veya özel güç kablolarının pratik olmadığı ve aktüatörün sayacın kuru hücre paketinden çalıştığı yer altı ve dış mekan sayaç kurulumları.
Aktüatörlerin dört veya beş haneli miktarlarda tedarik edildiği eski yerleşim yenileme, kampüs su yönetimi ve endüstriyel park alt ölçümlerinde toplu kurulum.
Aktüatörü, şebekeye göndermeden önce kendi sayaçlarına veya vana ürünlerine entegre eden su sayacı üreticilerine ve vana otomasyon mağazalarına aktüatör tedariki.
Aktüatör, Kaiye'nin daha geniş su sayacı bileşen platformunun bir parçası olduğundan, birden fazla bileşen tedarik eden alıcılar, kalifikasyon ve lojistiği birleştirebilir. Projeniz aynı zamanda sayaç düzeyinde kablosuz iletişim gerektiriyorsa aktüatör, Kaiye'ninkiyle birlikte çalışacak şekilde tasarlanmıştır.kablosuz su sayacıplatformu.
B2B alıcıları için “üretici”, yalnızca kataloğa sahip bir ticaret şirketi değil, süreç kontrolü anlamına da gelmelidir. Kaiye, ISO 9001 kalite sistemini işletmektedir, aktüatör düzenekleri için otomatik üretim gerçekleştirmektedir ve yirmi yılı aşkın bir süredir su sayacı aktüatörleri üretmektedir. Bu kuru hücreli aktüatör, bu üretim tabanından üç somut şekilde yararlanır:
Toplu tutarlılık.Metal dişliler kontrollü boyutlara göre işlenir. Otomatik montaj, dişli ağındaki, tork çıkışındaki ve yanıt süresindeki üniteden üniteye farklılıkları azaltır; bu, bir kamu hizmeti projesine binlerce aktüatörün kurulumunu yaptığınızda kritik öneme sahiptir.
Gelen muayene ve son test.Standart üretim, akım çekişi, tepki süresi ve valf hareketi için işlevsel kontrolleri içerir. Alıcılar, toplu sipariş vermeden önce denetim protokolünü ve numune alma planını talep edebilir.
İzlenebilirlik.Model kodu, üretim partisi ve test kayıtları tutulur; böylece bir saha sorunu ortaya çıkarsa, projedeki her aktüatörün şüpheli olarak değerlendirilmesi yerine etkilenen popülasyon izole edilebilir. Kaiye'nin üretim üssü ve kalite sistemi hakkında daha fazla bilgi için bkz.şirket profili ve üretime genel bakış.
Kuru hücreli aktüatör standart bir ünite olarak mevcuttur ancak standart, sabit anlamına gelmez. OEM ve proje alıcıları için aşağıdaki öğeler genellikle teknik inceleme sonrasında özelleştirilir:
Kablo ve konektör.Kablo uzunluğu, kablo ölçüsü, renk kodu ve konektör tipi, ölçüm cihazı muhafazanıza ve montaj tertibatınıza uyacak şekilde belirtilebilir.
Kontrol mantığı.Açma/kapama sinyal polaritesi ve COM konfigürasyonu ölçüm kartınızla uyumlu hale getirilebilir.
Tork ve dişli oranı.Daha yüksek oturma torkuna veya farklı gövde geometrisine sahip valfler için alternatif bir dişli oranı veya motor kademesi, standart 1500:1 konfigürasyonundan daha uygun olabilir.

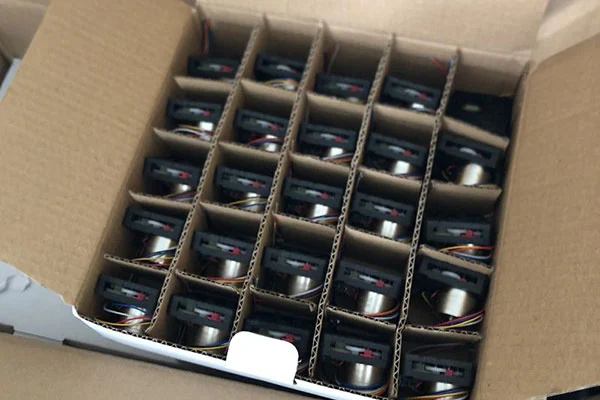

Markalama ve paketleme.Toplu siparişler için özel etiketli işaretleme, nötr paketleme ve projeye özel etiketleme mevcuttur.
Standart konfigürasyon için tipik Minimum Sipariş Adedi 500 parçadan başlar; özelleştirilmiş kablo, konektör veya markalama, daha yüksek bir MOQ ve örnek onay adımı gerektirebilir. Standart birimler için teslim süresi genellikle PO ve numune onayından sonra 15-25 iş günüdür. Son MOQ ve teslim süresi teklifte onaylanır.
Minimum sipariş miktarı nedir?
Standart konfigürasyon 500 parçadan başlar. Özelleştirilmiş kablo, konektör veya markalama, daha yüksek bir MOQ ve örnek onay adımı gerektirebilir.
Aktüatör farklı kablo uzunlukları veya konnektörler için özelleştirilebilir mi?
Evet. Kablo uzunluğu, kablo ölçüsü, renk kodu ve konektör tipi, ölçüm cihazı muhafazanıza ve montaj tertibatınıza uyacak şekilde belirtilebilir.
Teslimat süresi nedir?
Standart birimler genellikle sipariş miktarına ve bileşen mevcudiyetine bağlı olarak PO ve numune onayından sonra 15-25 iş günü sürer.
Aktüatör 3,6V kuru hücreli pille çalışan akıllı sayaçlarla uyumlu mu?
Evet. Aktüatör, 2,5–5V çalıştırılabilir voltaj aralığına sahip 3,6V DC kuru hücreli akü sistemleri için tasarlanmıştır. Teknik inceleme sırasında ölçüm panosunun kontrol mantığını ve valf yükünü doğrulayın.
