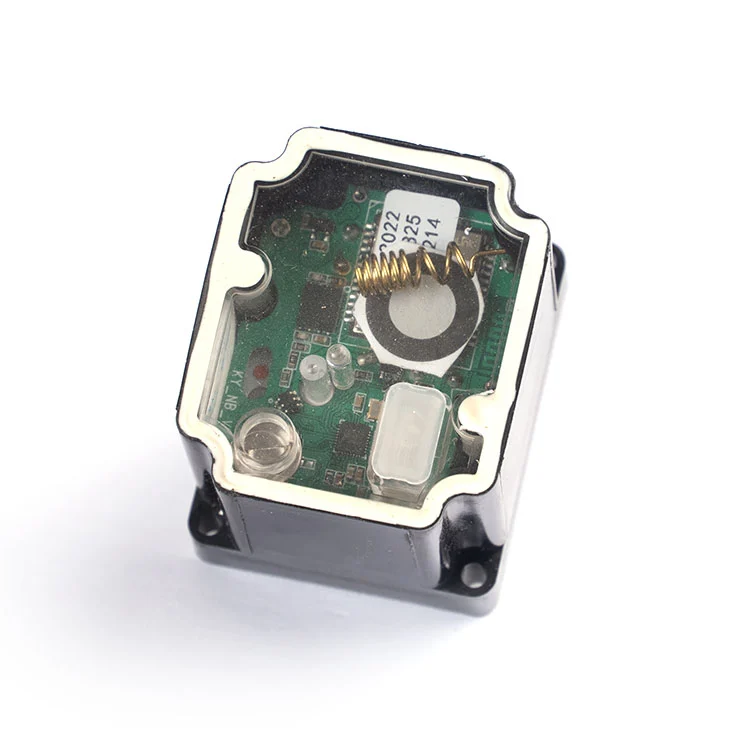

Su Sayacı Modüler Aktüatör

Modüler Aktüatörün Alıcılar İçin Gerçekte Neyi Çözdüğü

Çoğu modüler-aktüatör entegrasyonu sorunu motordan kaynaklanmaz. Bunlar, valf boyutu için yanlış redüksiyon oranının seçilmesinden, çekilen akımın pil paketini beklenenden daha hızlı tüketmesinden veya ölçüm panosuyla eşleşmeyen konektör ve kablo tanımlarından kaynaklanmaktadır. Bu aktüatör bu üç arıza noktasını doğrudan ele alır.

• Valf boyutuna uygun ikili oran.DN15–DN20 için 2400:1 ve DN25 için 3700:1. 3700:1 versiyonu, DN25 valflerinin daha yüksek oturma torkunu karşılamak için ≥2,7 N·m sağlarken, 2400:1 versiyonu daha küçük delikler için tepki süresini ≤10 s'de tutar.
• Pille çalışan sayaçlar için düşük akım çekimi.Çalışma akımı 450 mA kilitli rotor akımıyla 3,6V nominalde ≤25 mA'dır. Düşük çalışma akımı, aktüatörün aşırı güç tüketimi olmadan bir akü paketinden çalışmasına olanak tanırken, kilitli rotor şekli sürücü devrenize valfin oturması sırasında ne beklenmesi gerektiğini anlatır.
• PH tipi 4P konnektör, 6 telli.4 sinyal hattı artı 2 güç kablosu. Konektör, aktüatörün kabloyla bağlanmak yerine panoya takıldığı modüler ölçüm platformları için tasarlanmıştır.
• Nemli ve dış mekan ölçüm çukurları için IP67.Muhafaza, geçici daldırma ve toz girişi açısından IP67 derecesine sahiptir ve dış mekan sayaç kutuları, yer altı çukurları ve nemli yardımcı dolaplar için uygundur.

Alıcıların Sipariş Vermeden Önce Doğrulaması Gereken Teknik Özellikler

Aşağıdaki tablo standart modüler aktüatör konfigürasyonunu yansıtmaktadır. Sayaç platformunuzun farklı bir voltaj, tork eğrisi veya konnektör düzeni üzerinde çalıştığı durumlarda bu parametreler, OEM incelemesi sırasında özelleştirilebilir.

Ölçüm panonuz farklı bir konektör kullanıyorsa veya farklı bir kablo tanımı bekliyorsa, Kaiye'nin mühendislik ekibi kablo demetini inceleyebilir ve standart bir fişi uyumsuz bir panoya zorlamak yerine uyumlu bir konfigürasyon önerebilir.

Kablolama ve Konektör: Mühendislerin İlk Sorduğu Şey

Modüler sayaç platformları için aktüatör yalnızca sayaç panosuna, valf gövdesine ve mahfazaya uyumu kadar iyidir. Bu aktüatör, 6 kablolu PH tipi 4P konnektör kullanır: 4 sinyal hattı artı 2 güç kablosu. Fişin kabloyla bağlanmak yerine doğrudan ölçüm panosuna oturması amaçlanmıştır.

Güç kablolaması.Güç çifti motor sürücüsünü besler. Valf oturması kısa süreliğine daha yüksek akım gerektirebileceğinden, normal çalışma akımı ≤25 mA olsa bile sürücü devresi 450 mA kilitli rotor akımına göre boyutlandırılmalıdır. Aktüatörün sahada değiştirilebilmesi durumunda ölçüm panosunda ters polarite koruması önerilir.

Sinyal kablolaması.4 sinyal hattı açma/kapama kontrolünü ve konum geri bildirimini taşır. Bu devre, bir güç hattı olarak değil, bir kontrol girişi olarak ele alınmalı ve bir iletişim arızasının valf kontrolünü devre dışı bırakmaması için iletişim modülünden bağımsız kalmalıdır.

Tel tanımı.Mevcut ürün belgelerinde 6 kablo gösterilmektedir ancak renk tanımlarının üretimden önce gerçek veri sayfasına göre doğrulanması gerekir. Alıcılar, numune onayından önce son bağlantı şemasını ve pin çıkışını talep etmelidir.

Montaj arayüzü.Aktüatör, DN15–DN25 modüler akıllı sayaç valf gövdelerinde kullanılan valf gövdesi ve montaj düzenine göre tasarlanmıştır. Hacim serbest bırakılmadan önce, alıcılar gövde karesini, montaj deliği aralığını ve sayaç muhafazasının içindeki aktüatörün yönünü doğrulamalıdır. Kaiye, üretim siparişi verilmeden önce mekanik uyum kontrolü için bir numune sağlayabilir.

Aynı zamanda sayaç muhafazasını veya komple vana tertibatını da tedarik ediyorsanız, aktüatör,su sayacı kabuğuve montaj sırasında arayüz uyumsuzluğunu azaltmak için valf gövdesi.

Modüler Aktüatörün Kullanıldığı Yerler: Hacimli Projelere Uygun Uygulama

Aktüatör, pille çalıştırmanın, düşük akım çekmenin ve takılabilir konnektörün yüksek hızlı çalıştırmadan daha önemli olduğu modüler akıllı sayaç platformları için konumlandırılmıştır. Tipik hacim uygulamaları şunları içerir:

• Akıllı konut su sayaçları (DN15–DN20).Apartman binalarında ve kamu hizmeti tarafından yönetilen konut hesaplarında fatura kontrolü, borç yönetimi ve sızıntı müdahalesi için uzaktan açma/kapama. 2400:1 versiyonunu kullanın.
• Daha büyük çaplı konut ve hafif ticari sayaçlar (DN25).Valf yerleştirme torkunun daha yüksek olduğu ve güvenilir kapatmayı sağlamak için 3700:1 versiyonunun gerekli olduğu durumlarda.
• Elektriksiz sayaç çukurları.220V şebeke veya özel güç kablolarının pratik olmadığı ve aktüatörün sayacın pil paketinden çalıştığı yer altı ve dış mekan sayaç kurulumları.
• OEM ölçüm platformları.Şebekeye göndermeden önce modüler aktüatörü kendi sayaç ürünlerine entegre eden su sayacı üreticilerine aktüatör tedariği.

Aktüatör, Kaiye'nin daha geniş su sayacı bileşen platformunun bir parçası olduğundan, birden fazla bileşen tedarik eden alıcılar, kalifikasyon ve lojistiği birleştirebilir. Projeniz aynı zamanda sayaç düzeyinde kablosuz iletişim gerektiriyorsa aktüatör, Kaiye'ninkiyle birlikte çalışacak şekilde tasarlanmıştır.kablosuz su sayacıplatformu. Ayrıca tamamını inceleyebilirsinizsu sayacı aktüatör aralığıİlgili modeller için.

Kalite, Tutarlılık ve Burada “Üretici”nin Gerçek Anlamı

B2B alıcıları için “üretici”, yalnızca kataloğa sahip bir ticaret şirketi değil, süreç kontrolü anlamına da gelmelidir. Kaiye, ISO 9001 kalite sistemini işletmektedir, aktüatör düzenekleri için otomatik üretim gerçekleştirmektedir ve yirmi yılı aşkın bir süredir su sayacı aktüatörleri üretmektedir. Bu modüler aktüatör, bu üretim tabanından üç somut şekilde yararlanır:

Toplu tutarlılık.Dişliler kontrollü boyutlara göre işlenir. Otomatik montaj, dişli ağındaki, tork çıkışındaki ve yanıt süresindeki üniteden üniteye farklılıkları azaltır; bu, bir kamu hizmeti projesine binlerce aktüatörün kurulumunu yaptığınızda kritik öneme sahiptir.

Gelen muayene ve son test.Standart üretim, akım çekişi, tepki süresi ve valf hareketi için işlevsel kontrolleri içerir. Alıcılar, toplu sipariş vermeden önce denetim protokolünü ve numune alma planını talep edebilir.

İzlenebilirlik.Model kodu, üretim partisi ve test kayıtları tutulur; böylece bir saha sorunu ortaya çıkarsa, projedeki her aktüatörün şüpheli olarak değerlendirilmesi yerine etkilenen popülasyon izole edilebilir. Kaiye'nin üretim üssü ve kalite sistemi hakkında daha fazla bilgi için bkz.şirket profili ve üretime genel bakış.

OEM Özelleştirme ve Tedarik Koşulları

Modüler aktüatör standart bir ünite olarak mevcuttur ancak standart, sabit anlamına gelmez. OEM ve proje alıcıları için aşağıdaki öğeler genellikle teknik inceleme sonrasında özelleştirilir:

Kablo ve konektör.Kablo uzunluğu, kablo ölçüsü, renk kodu ve konektör tipi, ölçüm cihazı muhafazanıza ve montaj tertibatınıza uyacak şekilde belirtilebilir.

Kablo tanımı ve kontrol mantığı.Açma/kapama sinyal eşlemesi ve güç polaritesi ölçüm panosuyla uyumlu hale getirilebilir.

Azaltma oranı.Valf boyutunuz DN15–DN25'in dışındaysa veya oturma torku olağandışıysa, standart 2400:1 veya 3700:1 konfigürasyonundan daha alternatif bir dişli oranı veya motor kademesi daha uygun olabilir.

Markalama ve paketleme.Toplu siparişler için özel etiketli işaretleme, nötr paketleme ve projeye özel etiketleme mevcuttur.

Tipik MOQ ve teslim süresi teklifte onaylanır. Standart teslimat, sipariş miktarına ve bileşen mevcudiyetine bağlı olarak genellikle PO'dan ve numune onayından sonra 15-30 gün içinde gerçekleşir.

Tedarik SSS

Modüler aktüatör hangi akıllı su sayacı özelliklerine uygundur?
Aktüatör, DN15–DN25 akıllı su sayaçları için tasarlanmıştır. Her kalibrenin valf kontrol gereksinimlerine uygun olarak DN15 ve DN20 sayaçlar için 2400:1 redüksiyon ve DN25 sayaçlar için 3700:1 redüksiyon kullanın.

Düşük çalışma akımının (≤25 mA) avantajı nedir?
Düşük çalışma akımı, pille çalışan sayaçların güç tüketimini azaltır, pil değiştirme döngülerini uzatır ve çalışma sırasında ısıyı ve gürültüyü azaltır.

Konektör ve kablolama konfigürasyonu nedir?
Aktüatör, 6 kablolu PH tipi 4P konnektör kullanır: 4 sinyal hattı artı 2 güç kablosu. Sipariş vermeden önce tam kablo rengi tanımını gerçek ürün veri sayfasına göre doğrulayın.

Kablo, konektör veya markalama özelleştirilebilir mi?
Evet. Toplu siparişler için kablo uzunluğu, tel ölçüsü, renk kodu, konnektör tipi ve özel etiket işaretlemesi belirtilebilir.

Düzenli siparişlerin teslimat süresi nedir?
Teslimat süresi genellikle 15-30 gündür ve model periyoduna ve sipariş miktarına bağlı olarak daha kısa veya daha uzun olabilir.
