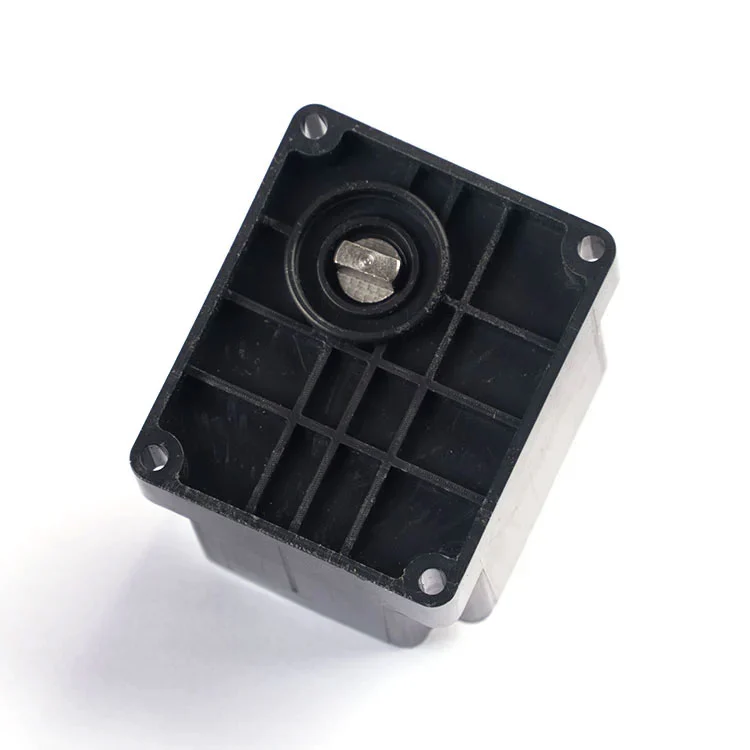

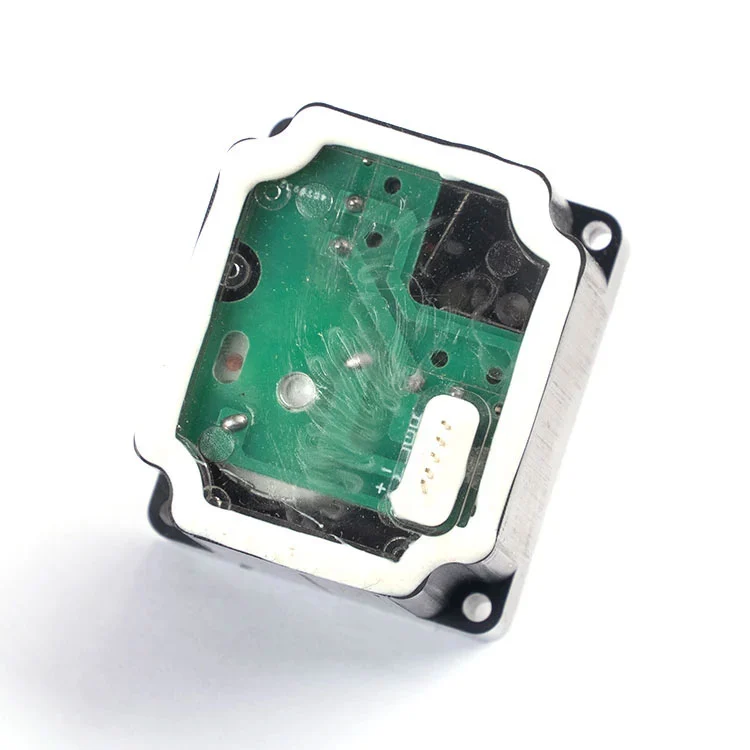

DN15–DN25 akıllı su sayaçları için 3,6V Su Sayacı Kablosuz Aktüatör.
Telsiz 2,0 mm 5 pimli tak ve çalıştır bağlantısı, kablo kaynağı gerektirmez. 3,6V DC · 2,5–5V çalıştırılabilir · ikili redüksiyon: DN15–DN20 için 2400:1, DN25 için 3700:1 · ≥1,8–2,7 N·m tork · ≤25 mA çalışma akımı · 450 mA kilitli rotor akımı · ≤10–16 sn açık/kapalı · IP67.
Otomatik sayaç montajı ve pille çalışan akıllı sayaç platformları için tasarlanmıştır. Pin fonksiyonları ve sırası özelleştirilebilir.
OEM pin tanımı, konektör ve markalama özelleştirmesi. MOQ ve teslim süresi teklifte onaylandı.Eşleşen bir teklif için ölçüm cihazı platformu spesifikasyonlarınızı gönderin.
Akıllı bir su sayacı üretim hattı için aktüatörler tedarik ediyorsanız, onay soruları tahmin edilebilir: bağlantı kablo kaynağı gerektiriyor mu, eskimiş bir vanada tork tutulacak mı ve pim tanımı, yeniden işleme gerek kalmadan sayaç kartınızla eşleşecek mi? Bu kablosuz aktüatör bu üç kısıtlama etrafında inşa edilmiştir.
Kaiye, akıllı ölçümün ilk benimsenmesinden bu yana yıllık aktüatör kapasitesiyle su sayacı aktüatörleri üretmektedir.10 milyon setve 30 yılı aşkın donanım ve kontrol vanası üretim tecrübesi. Bu kablosuz aktüatör, OEM entegrasyonu, parti tutarlılığı ve öngörülebilir teslimat süreleri için tasarlanmış, hacmi kanıtlanmış platformun bir parçasıdır.
Aşağıda bağlantı karşılaştırmasını, çalışma parametrelerini, pin tanımını, tedarik limitlerini ve mühendislik ekibinizin bir numuneyi onaylamadan önce soracağı teknik soruları bulacaksınız.

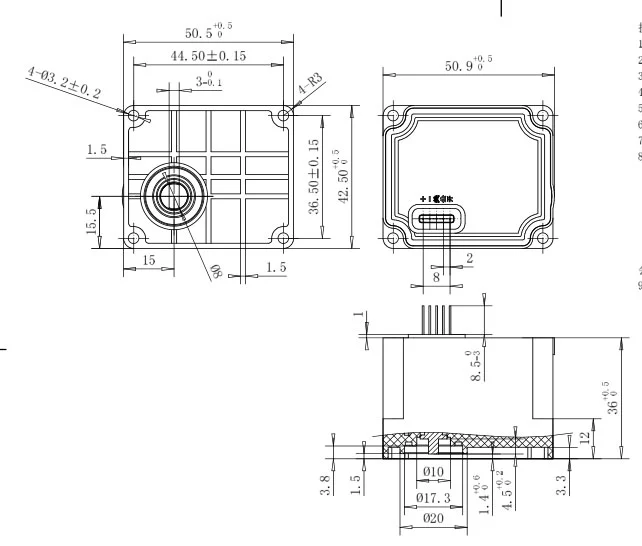

2,0 mm'lik 5 pimli fişi ölçüm panosu soketiyle hizalayın ve aktüatörü vana gövdesine oturtun.
Fişin tam olarak yerine oturduğunu ve pin kontağının sağlam olduğunu kontrol edin. Kablo kaynağına gerek yoktur.
Toplu sürümden önce gücü açın ve açma/kapama tepkisini, akım çekişini ve valf hareketini doğrulayın.
Aşağıdaki tablo standart kablosuz aktüatör konfigürasyonunu yansıtmaktadır. Sayaç platformunuzun farklı bir voltajda, tork eğrisinde veya pin tanımında çalıştığı durumlarda bu parametreler, OEM incelemesi sırasında özelleştirilebilir.
| Parametre | Standart Değer | İhale Notu |
|---|---|---|
| Nominal Gerilim | 3,6VDC | Ölçüm cihazı pil takımıyla uyumluluğu doğrulayın |
| Çalıştırılabilir Gerilim Aralığı | 2,5–5 VDC | Aralık dahilindeki daha yüksek voltaj, daha fazla tork sağlar ancak kullanım ömrünü kısaltır |
| Çalışma Akımı | ≤25 mA | Yalnızca beklemede değil, valf hareketi sırasında da tepe akım için bütçe |
| Kilitli rotor akımı | Yaklaşık. 450 mA (300 serisi motor) | Sürücü ve koruma devresi boyutlandırması için kullanışlıdır |
| Azaltma Oranı | 2400:1 (DN15–DN20) 3700:1 (DN25) |
Küçültme oranını valf boyutuyla eşleştirin; DN25'te 2400:1 kullanmayın |
| Çıkış Torku | ≥1,8 N·m (2400:1) ≥2,7 N·m (3700:1) |
Valf oturma torkuna ve boru boyutuna göre doğrulama |
| Açma/Kapama Zamanı | ≤10 sn (2400:1) ≤16 sn (3700:1) |
Nominal gerilimde açık-kapalı veya yakın-açık |
| Su Geçirmez Derecelendirmesi | IP67 | Toz geçirmez ve geçici suya dalmaya karşı korumalı |
| Bağlantı | 2,0 mm 5 pinli tak ve çalıştır, kablo kaynağı yok | Pin fonksiyonları ve sırası özelleştirilebilir |
Ölçüm panonuz farklı bir pin tanımı kullanıyorsa veya farklı bir konnektör bekliyorsa, Kaiye'nin mühendislik ekibi arayüzü inceleyebilir ve standart bir fişi uyumsuz bir panoya zorlamak yerine eşleşen bir konfigürasyon önerebilir.
Aktüatör standart 2,0 mm 5 pinli bir arayüz kullanır. Pin fonksiyonları ve sırası proje gereksinimlerinize göre özelleştirilebilir.
| Pim Numarası (2,0 mm) | Pim İşlev Tanımı |
|---|---|
| I | Valf Açık Kontrol Sinyali |
| II | Ortak Terminal (COM) |
| III | Valf Kapatma Kontrol Sinyali |
| IV | DC Güç Pozitif (+) |
| V | DC Güç Negatif (-) |
Güç pimleri.Pim IV ve V motor sürücüsünü besler. Valf oturması kısa süreliğine daha yüksek akım gerektirebileceğinden, normal çalışma akımı ≤25 mA olsa bile sürücü devresi 450 mA kilitli rotor akımına göre boyutlandırılmalıdır. Aktüatörün sahada değiştirilebilmesi durumunda ölçüm panosunda ters polarite koruması önerilir.
Kontrol pimleri.Pin I, II ve III, açma/kapama kontrolünü ve COM'u taşır. Bu devre, bir güç hattı olarak değil, bir kontrol girişi olarak ele alınmalı ve bir iletişim arızasının valf kontrolünü devre dışı bırakmaması için iletişim modülünden bağımsız kalmalıdır.
Hacim serbest bırakılmadan önce, alıcılar pin sırasını, fiş yönünü ve sayaç muhafazası içindeki aktüatörün konumunu doğrulamalıdır. Kaiye, üretim siparişi verilmeden önce mekanik ve elektriksel uyum kontrolü için numune sağlayabilir.
Aktüatör, tak ve çalıştır düzeneğinin, düşük akım çekişinin ve stabil pin bağlantısının yüksek hızlı çalıştırmadan daha önemli olduğu akıllı sayaç platformları için konumlandırılmıştır. Tipik hacim uygulamaları şunları içerir:
Aktüatör, Kaiye'nin daha geniş su sayacı bileşen platformunun bir parçası olduğundan, birden fazla bileşen tedarik eden alıcılar, kalifikasyon ve lojistiği birleştirebilir. Projeniz aynı zamanda sayaç düzeyinde kablosuz iletişim gerektiriyorsa aktüatör, Kaiye'ninkiyle birlikte çalışacak şekilde tasarlanmıştır.kablosuz su sayacıplatformu. Ayrıca tamamını inceleyebilirsinizsu sayacı aktüatör aralığıİlgili modeller için.
B2B alıcıları için “üretici”, yalnızca kataloğa sahip bir ticaret şirketi değil, süreç kontrolü anlamına da gelmelidir. Kaiye, ISO 9001 kalite sistemini işletmektedir, aktüatör düzenekleri için otomatik üretim gerçekleştirmektedir ve yirmi yılı aşkın bir süredir su sayacı aktüatörleri üretmektedir. Bu kablosuz aktüatör, bu üretim tabanından üç somut şekilde yararlanır:
Toplu tutarlılık.Telsiz pin bağlantısı, aktüatör montajında üniteden üniteye varyasyonun en büyük kaynaklarından biri olan manuel kablo kaynağını ortadan kaldırır. Otomatik montaj ve kontrollü pim boyutları, temas direnci ve tepki süresindeki değişimi azaltır.
Gelen muayene ve son test.Standart üretim, akım çekişi, tepki süresi ve valf hareketi için işlevsel kontrolleri içerir. Alıcılar, toplu sipariş vermeden önce denetim protokolünü ve numune alma planını talep edebilir.
İzlenebilirlik.Model kodu, üretim partisi ve test kayıtları tutulur; böylece bir saha sorunu ortaya çıkarsa, projedeki her aktüatörün şüpheli olarak değerlendirilmesi yerine etkilenen popülasyon izole edilebilir. Kaiye'nin üretim üssü ve kalite sistemi hakkında daha fazla bilgi için bkz.şirket profili ve üretime genel bakış.
Kablosuz aktüatör standart bir ünite olarak mevcuttur ancak standart, sabit anlamına gelmez. OEM ve proje alıcıları için aşağıdaki öğeler genellikle teknik inceleme sonrasında özelleştirilir:
Pin tanımı ve sırası.Pin fonksiyonları ve pin sırası ölçüm panosuyla uyumlu hale getirilebilir.
Konektör ve muhafaza.Fiş tipi, yönü ve aktüatör muhafazası, ölçüm cihazı muhafazanıza ve montaj tertibatınıza uyacak şekilde belirtilebilir.
Azaltma oranı.Valf boyutunuz DN15–DN25'in dışındaysa veya oturma torku olağandışıysa, standart 2400:1 veya 3700:1 konfigürasyonundan daha alternatif bir dişli oranı veya motor kademesi daha uygun olabilir.
Markalama ve paketleme.Toplu siparişler için özel etiketli işaretleme, nötr paketleme ve projeye özel etiketleme mevcuttur.
Tipik MOQ ve teslim süresi teklifte onaylanır. Standart teslimat, sipariş miktarına ve bileşen mevcudiyetine bağlı olarak genellikle PO'dan ve numune onayından sonra 15-30 gün içinde gerçekleşir.
Bu aktüatörde "kablo yok" ne anlama geliyor?
Bu, telsiz pin bağlantısını ifade eder: aktüatör, kablo kaynağı gerektirmeden, 2,0 mm'lik 5 pinli bir arayüz aracılığıyla doğrudan ölçüm cihazı tabanına ve elektronik modüle takılır. Bu, montajı basitleştirir ve otomatik üretim hatlarını destekler.
Kablosuz aktüatör hangi su sayacı kalibreleri için uygundur?
DN15–DN25 akıllı su sayaçları için tasarlanmıştır. DN15 ve DN20 ölçüm cihazları için 2400:1 azaltma ve DN25 ölçüm cihazları için 3700:1 azaltma kullanın.
Pin tanımı nedir?
Standart 2,0 mm 5 pinli tanım şu şekildedir: I valf açık kontrol sinyali, II ortak terminal (COM), III valf yakın kontrol sinyali, IV DC gücü pozitif (+), V DC gücü negatif (-). Pin fonksiyonları ve sırası özelleştirilebilir.
Pin tanımı, kablo veya markalama özelleştirilebilir mi?
Evet. Teknik incelemenin ardından toplu siparişler için pin işlevleri, pin dizisi, konektör tipi ve özel etiket işaretlemesi belirtilebilir.
Düzenli siparişlerin teslimat süresi nedir?
Teslimat süresi genellikle 15-30 gündür ve model periyoduna ve sipariş miktarına bağlı olarak daha kısa veya daha uzun olabilir.
