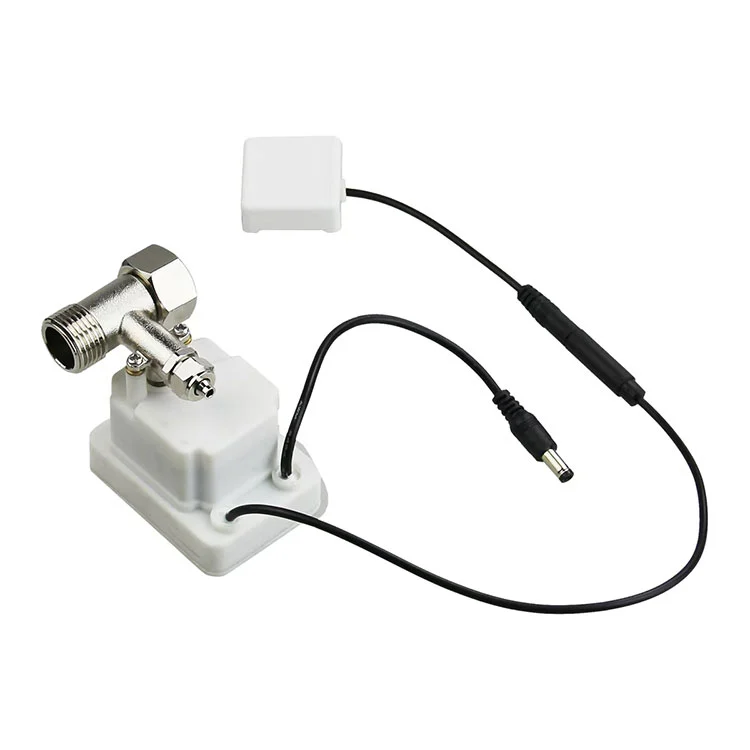

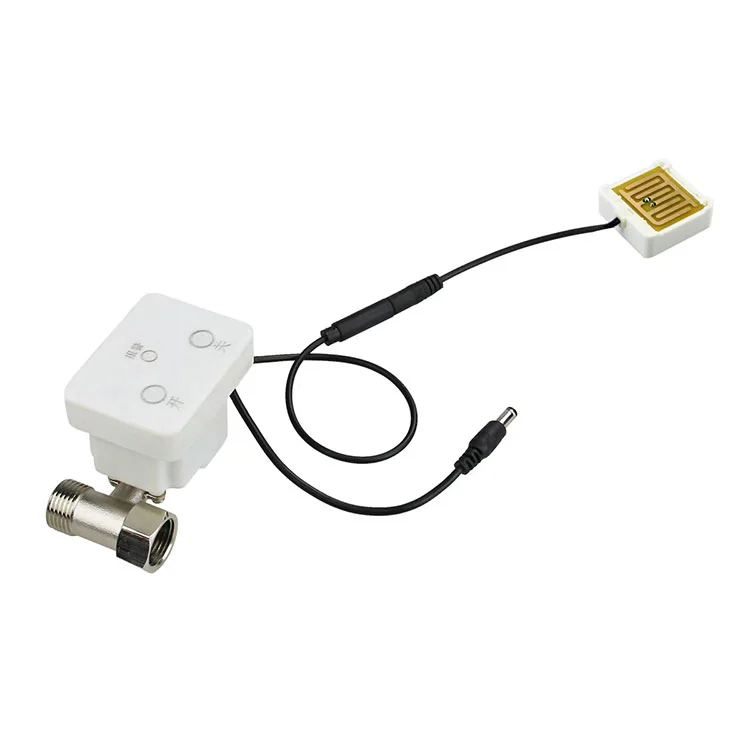

KY-KT-27 — Akıllı su sayaçları ve arıtma sistemleri için 24V Su Sayacı Arıtma Vanası Aktüatörü.
≥1,8 N·m çıkış torku · 2400:1 işlenmiş metal dişli redüksiyonu · IP66 muhafaza · ≤10 sn valf tepkisi · ≤80 mA çalışma akımı · 450 mA kilitli rotor akımı.
Elektrikli uzaktan kumandayı ve manuel acil durum çalışmasını destekler. Kaçak alarm kablosu otomatik vana kapanmasını ve su temasında kırmızı göstergeyi tetikler. DN15–DN20 valf platformları için tasarlanmıştır.
OEM özelleştirmesi: voltaj, kablo uzunluğu ve konektör, kontrol mantığı, tork katmanı, markalama ve paketleme. Standart Adedi 500 adetten itibaren; teslim süresi numune onayından sonra 15-25 iş günüdür.Eşleşen bir teklif için vana spesifikasyonlarınızı gönderin.
Akıllı su sayaçları, arıtma sistemleri veya küçük çaplı boru hattı kontrolü için vana aktüatörleri tedarik ediyorsanız, KY-KT-27 tek bir amaç için üretilmiştir: ürününüze veya projenize bakım yükü eklemeden vanaları komutla, döngüden döngüye güvenilir şekilde kapatmak ve açmak.
Kaiye, akıllı ölçümün ilk benimsenmesinden bu yana yıllık aktüatör kapasitesiyle su sayacı aktüatörleri üretmektedir.10 milyon setve 30 yılı aşkın donanım ve kontrol vanası üretim tecrübesi. KY-KT-27, OEM entegrasyonu, parti tutarlılığı ve öngörülebilir teslim süreleri için tasarlanmış, hacmi kanıtlanmış platformun bir parçasıdır.
Bu bir katalog yer tutucusu değil. Aşağıda gerçek çalışma parametrelerini, montaj ve kablolama mantığını, tedarik sınırlarını ve mühendislik ekibinizin bir numuneyi onaylamadan önce soracağı teknik soruları bulacaksınız.
Akıllı sayaç valf arızalarının çoğu elektronik kaynaklı değildir. Bunlar, eskimiş vanalardaki torkun yetersiz kalmasından, nem ölçer kutularındaki sızdırmazlık arızasından veya sayaç platformuyla eşleşmeyen kablolama konfigürasyonlarından kaynaklanır. KY-KT-27 bu üç arıza noktasını doğrudan ele alır.
2400:1 metal dişli redüksiyon aracılığıyla ≥1,8 N·m olarak derecelendirilen aktüatör, DN15 ve DN20 su sayacı vanalarına uygun boyuttadır. Metal dişliler sinterlenmez, işlenir; bu, uzun çevrimlerde tork çıkışını korur ve durma koşullarında dişlerin soyulma riskini azaltır.
Sayaç kutuları nemlidir, ara sıra su altında kalır ve yoğuşmaya maruz kalır. IP66 muhafaza, aktarma organlarını ve kontrol elektroniklerini koruyarak aktüatörün dış mekan çukurlarında, yardımcı dolaplarda ve arıtma ekipmanı muhafazalarında işlevsel kalmasını sağlar.
Opsiyonel su kaçağı alarm kablosu su temasını algıladığında, aktüatör otomatik olarak vanayı kapatır ve kırmızı bir göstergeyi etkinleştirir. Bu, yukarı yöndeki sayaç elektroniklerinden bağımsız olarak çalışan ve donanım yazılımı müdahalesine olan bağımlılığı azaltan, kablolu bir güvenlik yanıtıdır.
Kurulum ekiplerinin, güç verilmeden önce vanayı çalıştırması gerekir ve bakım ekiplerinin servis sırasında vanayı açıp kapatacak bir yola ihtiyacı vardır. KY-KT-27, elektrikli uzaktan kumandanın yanı sıra manuel acil durum işletimini de destekler, böylece vana hiçbir zaman zor durumda kalmaz.
Aşağıdaki tablo standart KY-KT-27 konfigürasyonunu yansıtmaktadır. Sayaç platformunuzun farklı bir voltaj, tork eğrisi veya kablolama düzeniyle çalıştığı durumlarda bu parametreler, OEM incelemesi sırasında özelleştirilebilir.
| Parametre | Standart Değer | İhale Notu |
|---|---|---|
| Modeli | KY-KT-27 | Örnek ve veri sayfasındaki model kodunu doğrulayın |
| Nominal Gerilim | 24VDC | Çalışma aralığı 23–25 V; sayaç güç rayı ile uyumluluğu doğrulayın |
| Çalışma Akımı | ≤80 mA | Yalnızca beklemede değil, valf hareketi sırasında da tepe akım için bütçe |
| Kilitli rotor akımı | 450mA | Sürücü ve koruma devresi boyutlandırması için kullanışlıdır |
| Çıkış Torku | ≥1,8 N·m | Nominal voltajda ölçülmüştür; valf oturma torkuna göre onaylayın |
| Azaltma Oranı | 2400:1 | DN15–DN20 valf platformuyla uyumludur |
| Valf Tepki Süresi | ≤10 sn | Nominal gerilimde açık-kapalı veya yakın-açık |
| Su Geçirmez Derecelendirmesi | IP66 | Nemli, sıçramaya yatkın ve dış mekan sayaç muhafazaları için uygundur |
| Kablolama | Güç kablosu + kaçak alarm kablosu | Kablo uzunluğu, konnektör tipi ve tel rengi özelleştirilebilir |
Uygulamanız 3,6 V, 5 V veya 12 V'ta çalışıyorsa veya farklı bir tork kademesi gerektiriyorsa Kaiye'nin mühendislik ekibi, standart bir SKU'yu uyumsuz bir valf platformuna zorlamak yerine valf yükünü inceleyebilir ve uyumlu bir aktüatör konfigürasyonu önerebilir.
OEM alıcıları için aktüatör yalnızca sayaç yuvasına, valf gövdesine ve kontrol panosuna uyumu kadar iyidir. KY-KT-27, gücü sızıntı tespit devresinden ayıran bir kablolama şemasıyla, alanı kısıtlı akıllı sayaç muhafazaları için tasarlanmış kompakt, entegre bir taslak kullanır.
Güç kablolaması.Aktüatöre özel bir kablo aracılığıyla güç sağlanır. Valf oturması kısa süreliğine daha yüksek akım gerektirebileceğinden, normal çalışma akımı ≤80 mA olsa bile sürücü devresi 450 mA kilitli rotor akımına göre boyutlandırılmalıdır. Aktüatörün sahada değiştirilebilmesi durumunda ölçüm panosunda ters polarite koruması önerilir.
Kaçak alarm kablolaması.Sızıntı kablosu ayrı bir giriştir. Algılama kablosu su temasını algıladığında aktüatör vanayı kapatır ve kırmızı alarm göstergesini tetikler. Bu devre, bir ölçüm sinyali olarak değil, bir güvenlik girişi olarak ele alınmalı ve bir iletişim arızasının sızıntıyla tetiklenen kapatmayı devre dışı bırakmaması için iletişim modülünden bağımsız kalmalıdır.
Montaj arayüzü.Aktüatör, DN15–DN20 akıllı sayaç valf gövdelerinde kullanılan valf gövdesi ve montaj düzenine göre tasarlanmıştır. Hacim serbest bırakılmadan önce, alıcılar gövde karesini, montaj deliği aralığını ve sayaç muhafazasının içindeki aktüatörün yönünü doğrulamalıdır. Kaiye, üretim siparişi verilmeden önce mekanik uyum kontrolü için bir numune sağlayabilir.
Aynı zamanda sayaç muhafazasını veya komple vana tertibatını da tedarik ediyorsanız, aktüatör,su sayacı kabuğuve montaj sırasında arayüz uyumsuzluğunu azaltmak için valf gövdesi.
Aktüatör, elektrikli uzaktan çalıştırma ve arıza emniyetli kapatmanın yüksek hızlı çalıştırmadan daha önemli olduğu küçük çaplı vana kontrolü için konumlandırılmıştır. Tipik hacim uygulamaları şunları içerir:
Apartman binalarında ve kamu hizmeti tarafından yönetilen konut hesaplarında fatura kontrolü, borç yönetimi ve sızıntı müdahalesi için uzaktan açma/kapama.
Kullanım noktası ve ticari arıtma ekipmanlarında sızıntı tespitinde, tank seviyesi kontrolünde ve filtre döngüsü valfinin çalışmasında otomatik kapanma.
Aktüatörlerin dört veya beş haneli miktarlarda tedarik edildiği eski yerleşim yenileme, kampüs su yönetimi ve endüstriyel park alt ölçümlerinde toplu kurulum.
Aktüatörü, şebekeye göndermeden önce kendi sayaçlarına veya vana ürünlerine entegre eden su sayacı üreticilerine ve vana otomasyon mağazalarına aktüatör tedariki.
Aktüatör, Kaiye'nin daha geniş su sayacı bileşen platformunun bir parçası olduğundan, birden fazla bileşen tedarik eden alıcılar, kalifikasyon ve lojistiği birleştirebilir. Projeniz aynı zamanda sayaç düzeyinde kablosuz iletişim gerektiriyorsa aktüatör, Kaiye'ninkiyle birlikte çalışacak şekilde tasarlanmıştır.kablosuz su sayacıValf kontrolü ve uzaktan veri aktarımının iki ayrı nitelikli parça yerine tek bir sistem olarak ele alındığı platform.

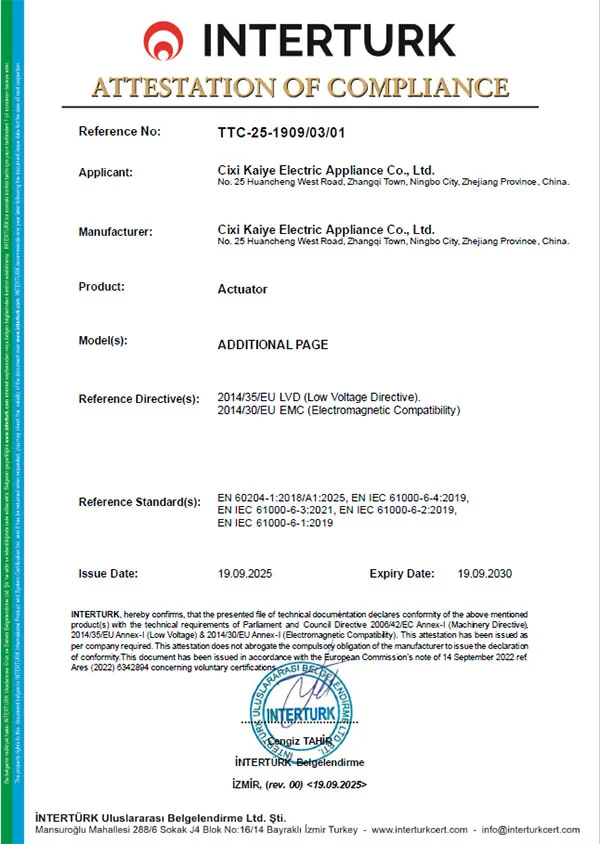

B2B alıcıları için “üretici”, yalnızca kataloğa sahip bir ticaret şirketi değil, süreç kontrolü anlamına da gelmelidir. Kaiye, ISO 9001 kalite sistemini işletmektedir, aktüatör düzenekleri için otomatik üretim gerçekleştirmektedir ve yirmi yılı aşkın bir süredir su sayacı aktüatörleri üretmektedir. KY-KT-27 bu üretim üssünden üç somut şekilde faydalanıyor:
Toplu tutarlılık.Metal dişliler kontrollü boyutlara göre işlenir. Otomatik montaj, dişli ağındaki, tork çıkışındaki ve yanıt süresindeki üniteden üniteye farklılıkları azaltır; bu, bir kamu hizmeti projesine binlerce aktüatörün kurulumunu yaptığınızda kritik öneme sahiptir.
Gelen muayene ve son test.Standart üretim, akım çekişi, tepki süresi ve valf hareketi için işlevsel kontrolleri içerir. Alıcılar, toplu sipariş vermeden önce denetim protokolünü ve numune alma planını talep edebilir.
İzlenebilirlik.Model kodu, üretim partisi ve test kayıtları tutulur; böylece bir saha sorunu ortaya çıkarsa, projedeki her aktüatörün şüpheli olarak değerlendirilmesi yerine etkilenen popülasyon izole edilebilir. Kaiye'nin üretim üssü ve kalite sistemi hakkında daha fazla bilgi için bkz.şirket profili ve üretime genel bakış.
KY-KT-27 standart bir ünite olarak mevcuttur ancak standart, sabit anlamına gelmez. OEM ve proje alıcıları için aşağıdaki öğeler genellikle teknik inceleme sonrasında özelleştirilir:
Gerilim ve sürücü mantığı.Ölçüm kartınız 24 V yerine 3,6 V, 5 V veya 12 V sağlıyorsa aktüatör sürücüsü incelenebilir ve eşleştirilebilir. Kontrol sinyali polaritesi ve açma/kapama mantığı da kartınızla uyumlu hale getirilebilir.
Kablo ve konektör.Kablo uzunluğu, kablo ölçüsü, renk kodu ve konektör tipi, ölçüm cihazı muhafazanıza ve montaj tertibatınıza uyacak şekilde belirtilebilir.
Tork ve dişli oranı.Daha yüksek oturma torkuna veya farklı gövde geometrisine sahip valfler için alternatif bir dişli oranı veya motor kademesi, standart 2400:1 konfigürasyonundan daha uygun olabilir.
Markalama ve paketleme.Toplu siparişler için özel etiketli işaretleme, nötr paketleme ve projeye özel etiketleme mevcuttur.
Standart konfigürasyon için tipik Minimum Sipariş Adedi 500 parçadan başlar; özelleştirilmiş voltaj, kablo veya markalama, daha yüksek bir MOQ ve örnek onay adımı gerektirebilir. Standart birimler için teslim süresi, sipariş miktarına ve bileşen mevcudiyetine bağlı olarak genellikle PO ve numune onayından sonra 15-25 iş günüdür. Son MOQ ve teslim süresi teklifte onaylanır.
Minimum sipariş miktarı nedir?
Standart konfigürasyon 500 parçadan başlar. Özelleştirilmiş voltaj, kablo, konektör veya markalama, daha yüksek bir MOQ ve örnek onay adımı gerektirebilir.
Aktüatör 3,6V, 5V veya 12V için özelleştirilebilir mi?
Evet. Standart ünite 24V DC'dir ancak sürücü teknik değerlendirme sonrasında gözden geçirilebilir ve 3,6V, 5V veya 12V sistemlerle eşleştirilebilir.
Teslimat süresi nedir?
Standart birimler genellikle sipariş miktarına ve bileşen mevcudiyetine bağlı olarak PO ve numune onayından sonra 15-25 iş günü sürer.
Su sızıntısı durumunda vanayı otomatik olarak kapatıyor mu?
Evet, kaçak alarm kablosu su temasını tespit ettiğinde aktüatör vanayı kapatır ve kırmızı alarm göstergesini etkinleştirir.
